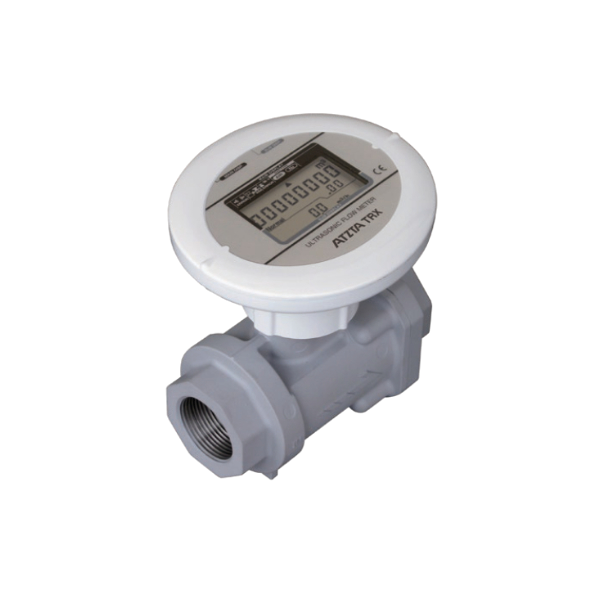

TRX und TRZ Durchflusssensoren
von 0,7 m3/h bis 14.800 m3/h
Beschreibung
Die TRX/TRZ Durchflusssensoren basieren auf dem Ultraschall-Messprinzip. Sie sind unempfindlich gegenüber Öl, Staub und Feuchtigkeit, was ihren Einsatz unteranderem in alten Rohrleitungen und bei ölgeschmierten Kompressoren ermöglicht.
Mit der Fähigkeit, Luftverbräuche in jedem Gebäude, Produktionsabschnitt oder Produktionsbereich auf dem gesamten Werksgelände zu messen, bieten die Sensoren eine vielseitige Lösung für die Effizienzsteigerung.
Durch die Installation direkt nach dem Verdichteraustritt ermöglichen sie zudem eine langfristige Überwachung der Verdichtereffizienz und die frühzeitige Erkennung von Leistungsabnahmen im Laufe der Zeit.
- RS 485 Bus (Modbus RTU)
- 4 bis 20 mA Ausgang
- Open Drain Ausgang (Impuls)
- Messgrößen: Durchfluss, Druck, Temperatur und Summenzähler
- Messbare Gase: Druckluft und Stickstoff
- Bidirektionale Messung
- RS 485 Bus (Modbus RTU)
- 4 bis 20 mA Ausgang
- Open Drain Ausgang (Impuls)
- Messgrößen: Durchfluss, Druck, Temperatur und Summenzähler
- Messbare Gase: Druckluft und Stickstoff
- Bidirektionale Messung
Modell
Messbereich
minimum [Nm3/h]
Messbereich
maximum [Nm3/h]
Anschluss
TRX 25
0,7
260
R1"
TRX 32
1,5
480
R1 1/4"
TRX 40
1,5
600
DN 40
TRX 50
2,9
1.100
DN 50
TRX 65
4,4
1.800
DN 65
TRX 80
5,9
2.200
DN 65
TRX 100
19,2
3.700
DN 100
TRX 150
36,9
9.000
DN 150
TRX 200
66,3
14.800
DN 200
Beschreibung
Die TRX/TRZ Durchflusssensoren basieren auf dem Ultraschall-Messprinzip. Sie sind unempfindlich gegenüber Öl, Staub und Feuchtigkeit, was ihren Einsatz unteranderem in alten Rohrleitungen und bei ölgeschmierten Kompressoren ermöglicht.
Mit der Fähigkeit, Luftverbräuche in jedem Gebäude, Produktionsabschnitt oder Produktionsbereich auf dem gesamten Werksgelände zu messen, bieten die Sensoren eine vielseitige Lösung für die Effizienzsteigerung.
Durch die Installation direkt nach dem Verdichteraustritt ermöglichen sie zudem eine langfristige Überwachung der Verdichtereffizienz und die frühzeitige Erkennung von Leistungsabnahmen im Laufe der Zeit.
- RS 485 Bus (Modbus RTU)
- 4 bis 20 mA Ausgang
- Open Drain Ausgang (Impuls)
- Messgrößen: Durchfluss, Druck, Temperatur und Summenzähler
- Messbare Gase: Druckluft und Stickstoff
- Bidirektionale Messung
- RS 485 Bus (Modbus RTU)
- 4 bis 20 mA Ausgang
- Open Drain Ausgang (Impuls)
- Messgrößen: Durchfluss, Druck, Temperatur und Summenzähler
- Messbare Gase: Druckluft und Stickstoff
- Bidirektionale Messung
| Modell | Messbereich minimum [Nm3/h] |
Messbereich maximum [Nm3/h] |
Anschluss |
|---|---|---|---|
| TRX 25 | 0,7 | 260 | R1" |
| TRX 32 | 1,5 | 480 | R1 1/4" |
| TRX 40 | 1,5 | 600 | DN 40 |
| TRX 50 | 2,9 | 1.100 | DN 50 |
| TRX 65 | 4,4 | 1.800 | DN 65 |
| TRX 80 | 5,9 | 2.200 | DN 65 |
| TRX 100 | 19,2 | 3.700 | DN 100 |
| TRX 150 | 36,9 | 9.000 | DN 150 |
| TRX 200 | 66,3 | 14.800 | DN 200 |
Drucklufttemperatur 20°C, Betriebsdruck 7 bar
