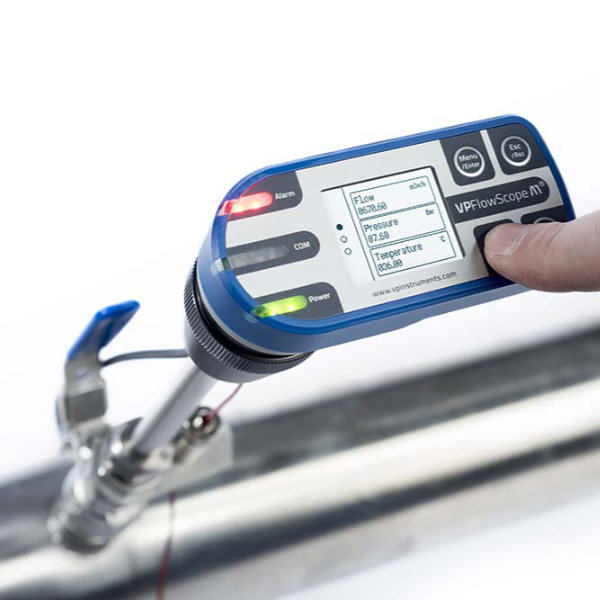

VPFlowScope M
Massenstorm Durchflusssensor
Beschreibung
Das Gerät kann mit einer Anbohrschelle unter Druck installiert werden und misst (bidirektional) den thermischen Massendurchfluss, Druck, Temperatur und Gesamtdurchfluss.
Das Gerät besteht aus einem Transmitter und einer Sensorkartusche. Im Gegensatz zu herkömmlichen thermischen Durchflusssensoren muss nur die Sensorkartusche rekalibiert werden, was die Rekalibierung auf einen einfachen Austausch reduzuert.
Der optionale Datenlogger hat eine Speicherkapazität von 1 Jahr.
- Gase: Druckluft, Stickstoff, Sauerstoff, Helium, Argon
- 4 bis 20 mA
- RS 485 Bus (Modbus/RTU)
- Ethernet (Modbus/TCP)
- USB Schnittstelle zum Konfigurieren und zum Herunterladen von aufgezeichneten Daten
- TFT-Display
- Datenlogger
- Bidirektionale Durchflussmessung
- Gase: Druckluft, Stickstoff, Sauerstoff, Helium, Argon
- 4 bis 20 mA
- RS 485 Bus (Modbus/RTU)
- Ethernet (Modbus/TCP)
- USB Schnittstelle zum Konfigurieren und zum Herunterladen von aufgezeichneten Daten
- TFT-Display
- Datenlogger
- Bidirektionale Durchflussmessung
Rohrdurchmesser [Zoll]
[DN]
Min. Durchfluss [Nm3/h]
Max. Durchfluss [Nm3/h]
2
50
4
1.169
3
80
9
2.576
4
100
15
4.435
6
150
34
10.065
8
200
58
17.429
10
250
95
28.468
12
300
130
38.995
16
400
205
61.565
Beschreibung
Das Gerät kann mit einer Anbohrschelle unter Druck installiert werden und misst (bidirektional) den thermischen Massendurchfluss, Druck, Temperatur und Gesamtdurchfluss.
Das Gerät besteht aus einem Transmitter und einer Sensorkartusche. Im Gegensatz zu herkömmlichen thermischen Durchflusssensoren muss nur die Sensorkartusche rekalibiert werden, was die Rekalibierung auf einen einfachen Austausch reduzuert.
Der optionale Datenlogger hat eine Speicherkapazität von 1 Jahr.
- Gase: Druckluft, Stickstoff, Sauerstoff, Helium, Argon
- 4 bis 20 mA
- RS 485 Bus (Modbus/RTU)
- Ethernet (Modbus/TCP)
- USB Schnittstelle zum Konfigurieren und zum Herunterladen von aufgezeichneten Daten
- TFT-Display
- Datenlogger
- Bidirektionale Durchflussmessung
- Gase: Druckluft, Stickstoff, Sauerstoff, Helium, Argon
- 4 bis 20 mA
- RS 485 Bus (Modbus/RTU)
- Ethernet (Modbus/TCP)
- USB Schnittstelle zum Konfigurieren und zum Herunterladen von aufgezeichneten Daten
- TFT-Display
- Datenlogger
- Bidirektionale Durchflussmessung
| Rohrdurchmesser [Zoll] | [DN] | Min. Durchfluss [Nm3/h] | Max. Durchfluss [Nm3/h] |
|---|---|---|---|
| 2 | 50 | 4 | 1.169 |
| 3 | 80 | 9 | 2.576 |
| 4 | 100 | 15 | 4.435 |
| 6 | 150 | 34 | 10.065 |
| 8 | 200 | 58 | 17.429 |
| 10 | 250 | 95 | 28.468 |
| 12 | 300 | 130 | 38.995 |
| 16 | 400 | 205 | 61.565 |
