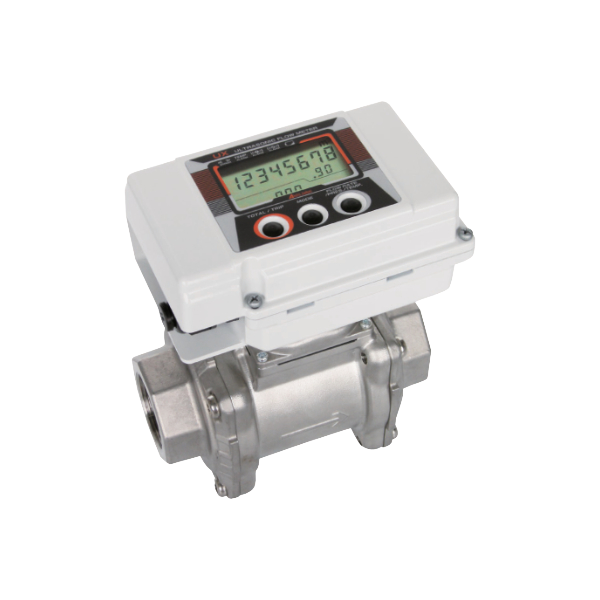

UX, UZ und UW Durchflusssensoren
für die Gasregelung
Beschreibung
Bei der Regelung von Gasen bieten UX/UZ Ultraschallsensoren eine innovative Lösung für präzise Messungen, ohne dass ein gerader Rohrabschnitt für die Installation erforderlich ist.
Mit einem breiten Betriebsbereich und optionalem Batteriebetrieb, welche einfach ausgetauscht werden kann, sind sie äußerst flexibel einsetzbar. Ihre Robustheit gegen Staub und hohe Haltbarkeit gewährleisten eine zuverlässige Leistung auch unter anspruchsvollen Bedingungen. Mit einem IP64-Schutzgrad sind sie zudem für den Außeneinsatz geeignet.
Dank verschiedener Ausgabemodi bieten sie eine Vielzahl von Anwendungsmöglichkeiten für die Gasflusssteuerung.
- Gase: Stadtgas, Butan, Propan, Stickstoff, Argon (UX 40/50, UZ 40/50)
- 100 kPa (UX 15, UX 40, UX 50)
- 500 kPA (UZ 40, UZ 50)
- 4 bis 20 mA
- Ausgang 1: Impuls
- Ausgang 2: Alarm
- RS 485 Bus (Modbus RTU)
- IP 64
- Gase: Stadtgas, Butan, Propan, Stickstoff, Argon (UX 40/50, UZ 40/50)
- 100 kPa (UX 15, UX 40, UX 50)
- 500 kPA (UZ 40, UZ 50)
- 4 bis 20 mA
- Ausgang 1: Impuls
- Ausgang 2: Alarm
- RS 485 Bus (Modbus RTU)
- IP 64
Modell
Messbereich
minimum [m3/h]
Messbereich
maximum [m3/h]
Arbeitsdruck [kPa]
Anschluss
UX 15
0,024
6
100
R1/2"
UX 25
0,024
6
100
R1"
UX 40
1,6
80
100
R1 1/2"
UX 50
3
150 (Stadtgas, Stickstoff, Argon)
80 (Butan, Propan)
100
R2"
UZ 40
1,6
80
500
JIS10K
UZ 50
3
150 (Stadtgas, Stickstoff, Argon)
80 (Butan, Propan)
500
JIS10K
UW 80
3.3
330
UW 100
5
500
UW 150
12
1200
Beschreibung
Bei der Regelung von Gasen bieten UX/UZ Ultraschallsensoren eine innovative Lösung für präzise Messungen, ohne dass ein gerader Rohrabschnitt für die Installation erforderlich ist.
Mit einem breiten Betriebsbereich und optionalem Batteriebetrieb, welche einfach ausgetauscht werden kann, sind sie äußerst flexibel einsetzbar. Ihre Robustheit gegen Staub und hohe Haltbarkeit gewährleisten eine zuverlässige Leistung auch unter anspruchsvollen Bedingungen. Mit einem IP64-Schutzgrad sind sie zudem für den Außeneinsatz geeignet.
Dank verschiedener Ausgabemodi bieten sie eine Vielzahl von Anwendungsmöglichkeiten für die Gasflusssteuerung.
- Gase: Stadtgas, Butan, Propan, Stickstoff, Argon (UX 40/50, UZ 40/50)
- 100 kPa (UX 15, UX 40, UX 50)
- 500 kPA (UZ 40, UZ 50)
- 4 bis 20 mA
- Ausgang 1: Impuls
- Ausgang 2: Alarm
- RS 485 Bus (Modbus RTU)
- IP 64
- Gase: Stadtgas, Butan, Propan, Stickstoff, Argon (UX 40/50, UZ 40/50)
- 100 kPa (UX 15, UX 40, UX 50)
- 500 kPA (UZ 40, UZ 50)
- 4 bis 20 mA
- Ausgang 1: Impuls
- Ausgang 2: Alarm
- RS 485 Bus (Modbus RTU)
- IP 64
| Modell | Messbereich minimum [m3/h] |
Messbereich maximum [m3/h] |
Arbeitsdruck [kPa] | Anschluss |
|---|---|---|---|---|
| UX 15 | 0,024 | 6 | 100 | R1/2" |
| UX 25 | 0,024 | 6 | 100 | R1" |
| UX 40 | 1,6 | 80 | 100 | R1 1/2" |
| UX 50 | 3 | 150 (Stadtgas, Stickstoff, Argon) 80 (Butan, Propan) |
100 | R2" |
| UZ 40 | 1,6 | 80 | 500 | JIS10K |
| UZ 50 | 3 | 150 (Stadtgas, Stickstoff, Argon) 80 (Butan, Propan) |
500 | JIS10K |
| UW 80 | 3.3 | 330 | ||
| UW 100 | 5 | 500 | ||
| UW 150 | 12 | 1200 |
tatsächlicher Durchfluss, nicht drucknormiert
