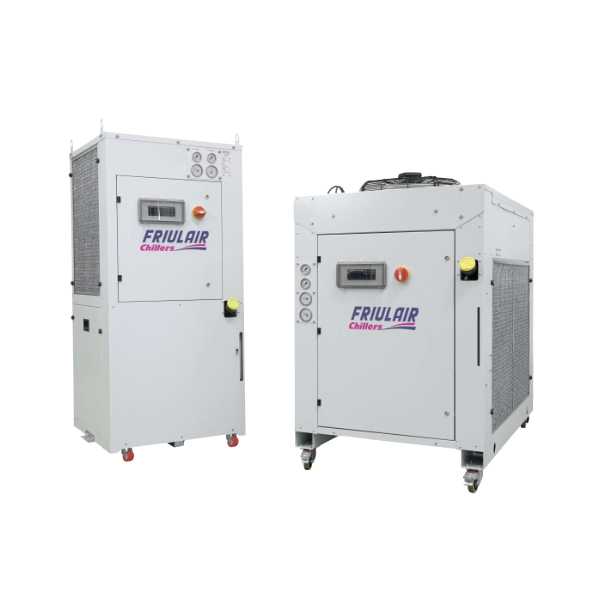

QBE Totem Kaltwassersätze
12 bis 33 kW
Beschreibung
Die QBE TOTEM-Serie wurde speziell für Laseranwendungen entwickelt und bietet eine präzise Regelung der Wassertemperatur während langer Betriebszeiten mit unterschiedlichen thermischen Anforderungen.
Ausgestattet mit zwei Pumpen für Anwendungen mit unterschiedlichen Temperaturen wie z.B. eine zur Kühlung der Laserquelle und eine zur Kühlung der Optik.
Der Kühlkreislauf ist so konzipiert, dass er eine genaue Regelung der Wasseraustrittstemperatur (± 0,5 K) mit einem elektronischen Heißgas-Bypass-Ventil ermöglicht, das selbst stark schwankende thermische Lasten bewältigt und eine konstante Temperatur des Kühlwassers zu gewährleisten.
Die Wassertemperatur für die optische Kühlung wird durch ein 3-Wege-Ventil kontrolliert, das eine präzise Regelung der Wasseraustrittstemperatur mit einer Toleranz von ± 1 K sicherstellt.
Die Geräte der QBE TOTEM-Serie wurden mit der kleinstmöglichen Stellfläche konzipiert und sind mit Rädern für eine einfache Aufstellung ausgestattet. Die hydraulischen Anschlüsse befinden sich unten an der Rückseite und sind mit Absperrventilen ausgestattet.
- Zu hoher oder zu niedriger Kältemitteldruck
- Niedriger Wasserstand im Tank
- Unzureichender Wasserdurchfluss zum Verdampfer
- Ausfall der Temperaturfühler
- Frostschutzalarm
- Alarm für maximale Flüssigkeitstemperatur
- Relais für Phasenumkehr
- Alarm für den Motorschutz von Verdichter, Pumpe und Gebläse(n); - hohe Verdichteraustrittstemperatur
- Temperaturgenauigkeit des Laserquellenzweigs
- niedrige Durchflussrate des Optikzweigs
- RS485- und einem Ethernet-Anschluss sowie einem integrierten Webserver
- 3 bar Wasserdruck für den optischen Kühlkreislauf
- Isolierung des optischen Kühlkreislaufes
Der Kühlkreislauf ist so konzipiert, dass er eine genaue Regelung der Wasseraustrittstemperatur (± 0,5 K) mit einem elektronischen Heißgas-Bypass-Ventil ermöglicht, das selbst stark schwankende thermische Lasten bewältigt und eine konstante Temperatur des Kühlwassers zu gewährleisten.
Die Wassertemperatur für die optische Kühlung wird durch ein 3-Wege-Ventil kontrolliert, das eine präzise Regelung der Wasseraustrittstemperatur mit einer Toleranz von ± 1 K sicherstellt.
Die Geräte der QBE TOTEM-Serie wurden mit der kleinstmöglichen Stellfläche konzipiert und sind mit Rädern für eine einfache Aufstellung ausgestattet. Die hydraulischen Anschlüsse befinden sich unten an der Rückseite und sind mit Absperrventilen ausgestattet.
- Zu hoher oder zu niedriger Kältemitteldruck
- Niedriger Wasserstand im Tank
- Unzureichender Wasserdurchfluss zum Verdampfer
- Ausfall der Temperaturfühler
- Frostschutzalarm
- Alarm für maximale Flüssigkeitstemperatur
- Relais für Phasenumkehr
- Alarm für den Motorschutz von Verdichter, Pumpe und Gebläse(n); - hohe Verdichteraustrittstemperatur
- Temperaturgenauigkeit des Laserquellenzweigs
- niedrige Durchflussrate des Optikzweigs
- RS485- und einem Ethernet-Anschluss sowie einem integrierten Webserver
- 3 bar Wasserdruck für den optischen Kühlkreislauf
- Isolierung des optischen Kühlkreislaufes
Modell
Kühlkapazität
[kW]
Energieeffizienz
EER
QBE TOTEM 012
11,85
3,10
QBE TOTEM 023
23,64
3,40
QBE TOTEM 033
36,73
3,79
Beschreibung
Die QBE TOTEM-Serie wurde speziell für Laseranwendungen entwickelt und bietet eine präzise Regelung der Wassertemperatur während langer Betriebszeiten mit unterschiedlichen thermischen Anforderungen.
Ausgestattet mit zwei Pumpen für Anwendungen mit unterschiedlichen Temperaturen wie z.B. eine zur Kühlung der Laserquelle und eine zur Kühlung der Optik.
Der Kühlkreislauf ist so konzipiert, dass er eine genaue Regelung der Wasseraustrittstemperatur (± 0,5 K) mit einem elektronischen Heißgas-Bypass-Ventil ermöglicht, das selbst stark schwankende thermische Lasten bewältigt und eine konstante Temperatur des Kühlwassers zu gewährleisten.
Die Wassertemperatur für die optische Kühlung wird durch ein 3-Wege-Ventil kontrolliert, das eine präzise Regelung der Wasseraustrittstemperatur mit einer Toleranz von ± 1 K sicherstellt.
Die Geräte der QBE TOTEM-Serie wurden mit der kleinstmöglichen Stellfläche konzipiert und sind mit Rädern für eine einfache Aufstellung ausgestattet. Die hydraulischen Anschlüsse befinden sich unten an der Rückseite und sind mit Absperrventilen ausgestattet.
- Zu hoher oder zu niedriger Kältemitteldruck
- Niedriger Wasserstand im Tank
- Unzureichender Wasserdurchfluss zum Verdampfer
- Ausfall der Temperaturfühler
- Frostschutzalarm
- Alarm für maximale Flüssigkeitstemperatur
- Relais für Phasenumkehr
- Alarm für den Motorschutz von Verdichter, Pumpe und Gebläse(n); - hohe Verdichteraustrittstemperatur
- Temperaturgenauigkeit des Laserquellenzweigs
- niedrige Durchflussrate des Optikzweigs
- RS485- und einem Ethernet-Anschluss sowie einem integrierten Webserver
- 3 bar Wasserdruck für den optischen Kühlkreislauf
- Isolierung des optischen Kühlkreislaufes
Der Kühlkreislauf ist so konzipiert, dass er eine genaue Regelung der Wasseraustrittstemperatur (± 0,5 K) mit einem elektronischen Heißgas-Bypass-Ventil ermöglicht, das selbst stark schwankende thermische Lasten bewältigt und eine konstante Temperatur des Kühlwassers zu gewährleisten.
Die Wassertemperatur für die optische Kühlung wird durch ein 3-Wege-Ventil kontrolliert, das eine präzise Regelung der Wasseraustrittstemperatur mit einer Toleranz von ± 1 K sicherstellt.
Die Geräte der QBE TOTEM-Serie wurden mit der kleinstmöglichen Stellfläche konzipiert und sind mit Rädern für eine einfache Aufstellung ausgestattet. Die hydraulischen Anschlüsse befinden sich unten an der Rückseite und sind mit Absperrventilen ausgestattet.
- Zu hoher oder zu niedriger Kältemitteldruck
- Niedriger Wasserstand im Tank
- Unzureichender Wasserdurchfluss zum Verdampfer
- Ausfall der Temperaturfühler
- Frostschutzalarm
- Alarm für maximale Flüssigkeitstemperatur
- Relais für Phasenumkehr
- Alarm für den Motorschutz von Verdichter, Pumpe und Gebläse(n); - hohe Verdichteraustrittstemperatur
- Temperaturgenauigkeit des Laserquellenzweigs
- niedrige Durchflussrate des Optikzweigs
- RS485- und einem Ethernet-Anschluss sowie einem integrierten Webserver
- 3 bar Wasserdruck für den optischen Kühlkreislauf
- Isolierung des optischen Kühlkreislaufes
| Modell | Kühlkapazität [kW] |
Energieeffizienz EER |
|---|---|---|
| QBE TOTEM 012 | 11,85 | 3,10 |
| QBE TOTEM 023 | 23,64 | 3,40 |
| QBE TOTEM 033 | 36,73 | 3,79 |
Wassereingangstemperatur 26 °C, Wasserausgangstemperatur 21 °C, Umgebungstemperatur 32 °C
