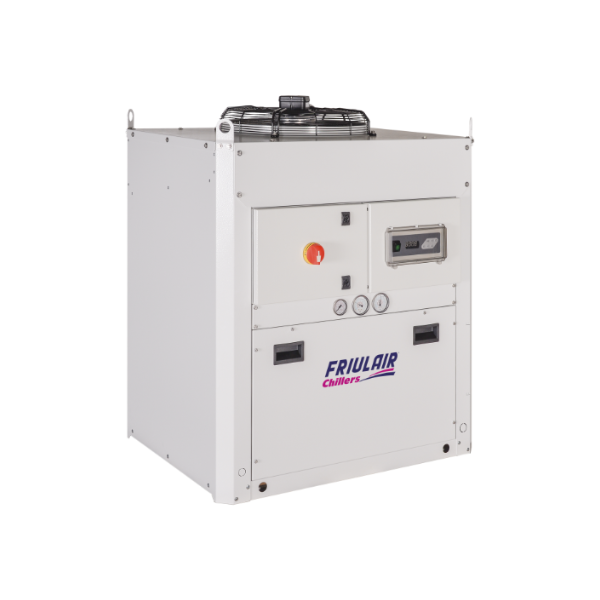

FQBE Kaltwassersätze
2 bis 25 kW
Beschreibung
Vielseitig einsetzbarer Kaltwassersatz zum kühlen von industriellen Anwendungen wie Kunststoffspritzguss, Laserschneiden und vieles mehr.
Die 9 Modelle mit Kühlleistungen von 2 bis 25 kW sind für den Außeneinsatz geeignet und zeichnen sich durch eine witterungsbeständige Konstruktion einfache Wartung und eine übersichtliche Anordnung der Komponenten aus.
Die FQBE Baureihe bietet eine effiziente und zuverlässige Kühllösung
- Hermetisch gekapselte Rotations-, Scroll- oder Hubkolbenverdichter
- Koaxialverdampfer aus Kupfer oder Plattenwärmetauscher aus Edelstahl
- Mikrokanal-Kondensator aus Aluminium mit Epoxidbeschichtung
- Atmosphärischer Druckbehälter
- Wasserpumpe ohne Eisenhaltige Werkstoffe
- Wasserleitungen aus Kupfer und PVC
- Elektrische Schalttafel, hergestellt nach der Norm EN 60204
- Mikroprozessorsteuerung (elektronischer Thermostat für QBE002)
- Elektronisches oder mechanisches Heißgas-Bypass-Ventil für die Regelung der Wasseraustrittstemperatur
- Kältemitteldruckmanometer
- Heizwiderstand für den Kompressor
- Außenaufstellung (min. Umgebungstemperatur +10°C )
- P3/P5-Pumpe
- ohne Pumpe
- Automatisches Bypass Umgehungsventil
- Druckwassertank mit gelöteten Plattenwärmetauscher aus nicht eisenhaltigem Material.
- Druckwassertank mit gelöteten Plattenwärmetauscher (Edelstahltank)
- Zusätzlicher Bausatz für atmosphärischen Wassertank (Glykolfüllung)
- Heizwiderstände für den Tank
- Ohne Tank mit gelöteten Plattenwärmetauscher
- Bausatz für die automatische Wasserbefüllung
- Kontinuierliche Drehzahlregelung der Gebläse - Phasenanschnitt (minimale Umgebungstemperatur - 8,0°C)
- Bausatz für niedrige Umgebungstemperaturen (minimale Umgebungstemperatur -15°C)
- Sole-Kit: Wärmeisolierung der Hydraulikleitungen und der Pumpen für niedrige Wasseraustrittstemperaturen
- Axialventilator(en) für den Anschluss an Kühlluftkanäle
- Bausatz Windschutzgitter
- Antikondensations-Heizung für elektrische Schalttafel
- Serieller RS485-Anschluss
- Rückschlagventil und absperrendes Magnetventil
- Räder-Kit
- Hermetisch gekapselte Rotations-, Scroll- oder Hubkolbenverdichter
- Koaxialverdampfer aus Kupfer oder Plattenwärmetauscher aus Edelstahl
- Mikrokanal-Kondensator aus Aluminium mit Epoxidbeschichtung
- Atmosphärischer Druckbehälter
- Wasserpumpe ohne Eisenhaltige Werkstoffe
- Wasserleitungen aus Kupfer und PVC
- Elektrische Schalttafel, hergestellt nach der Norm EN 60204
- Mikroprozessorsteuerung (elektronischer Thermostat für QBE002)
- Elektronisches oder mechanisches Heißgas-Bypass-Ventil für die Regelung der Wasseraustrittstemperatur
- Kältemitteldruckmanometer
- Heizwiderstand für den Kompressor
- Außenaufstellung (min. Umgebungstemperatur +10°C )
- P3/P5-Pumpe
- ohne Pumpe
- Automatisches Bypass Umgehungsventil
- Druckwassertank mit gelöteten Plattenwärmetauscher aus nicht eisenhaltigem Material.
- Druckwassertank mit gelöteten Plattenwärmetauscher (Edelstahltank)
- Zusätzlicher Bausatz für atmosphärischen Wassertank (Glykolfüllung)
- Heizwiderstände für den Tank
- Ohne Tank mit gelöteten Plattenwärmetauscher
- Bausatz für die automatische Wasserbefüllung
- Kontinuierliche Drehzahlregelung der Gebläse - Phasenanschnitt (minimale Umgebungstemperatur - 8,0°C)
- Bausatz für niedrige Umgebungstemperaturen (minimale Umgebungstemperatur -15°C)
- Sole-Kit: Wärmeisolierung der Hydraulikleitungen und der Pumpen für niedrige Wasseraustrittstemperaturen
- Axialventilator(en) für den Anschluss an Kühlluftkanäle
- Bausatz Windschutzgitter
- Antikondensations-Heizung für elektrische Schalttafel
- Serieller RS485-Anschluss
- Rückschlagventil und absperrendes Magnetventil
- Räder-Kit
Modell
Kühlkapazität
[kW]
Energieeffizienz
EER
Saisonale Energieeffizienzklasse
SEPR HT
FQBE 003
2,23
4,07
-
FQBE 005
4,00
2,98
-
FQBE 006
5,74
2,99
-
FQBE 008
7,96
5,99
5,56
FQBE 009
9,38
5,70
5,59
FQBE 012
11,63
5,61
5,98
FQBE 014
15,10
4,83
5,32
FQBE 020
19,06
4,67
5,02
FQBE 025
24,26
4,02
-
SEPR HT: Daten beziehen sich auf Geräte ohne Pumpe und auf folgende Bedingungen:
Wassereingangstemperatur 12 °C, Wasserausgangstemperatur 7 °C, Umgebungstemperatur 35 °C
Beschreibung
Vielseitig einsetzbarer Kaltwassersatz zum kühlen von industriellen Anwendungen wie Kunststoffspritzguss, Laserschneiden und vieles mehr.
Die 9 Modelle mit Kühlleistungen von 2 bis 25 kW sind für den Außeneinsatz geeignet und zeichnen sich durch eine witterungsbeständige Konstruktion einfache Wartung und eine übersichtliche Anordnung der Komponenten aus.
Die FQBE Baureihe bietet eine effiziente und zuverlässige Kühllösung
- Hermetisch gekapselte Rotations-, Scroll- oder Hubkolbenverdichter
- Koaxialverdampfer aus Kupfer oder Plattenwärmetauscher aus Edelstahl
- Mikrokanal-Kondensator aus Aluminium mit Epoxidbeschichtung
- Atmosphärischer Druckbehälter
- Wasserpumpe ohne Eisenhaltige Werkstoffe
- Wasserleitungen aus Kupfer und PVC
- Elektrische Schalttafel, hergestellt nach der Norm EN 60204
- Mikroprozessorsteuerung (elektronischer Thermostat für QBE002)
- Elektronisches oder mechanisches Heißgas-Bypass-Ventil für die Regelung der Wasseraustrittstemperatur
- Kältemitteldruckmanometer
- Heizwiderstand für den Kompressor
- Außenaufstellung (min. Umgebungstemperatur +10°C )
- P3/P5-Pumpe
- ohne Pumpe
- Automatisches Bypass Umgehungsventil
- Druckwassertank mit gelöteten Plattenwärmetauscher aus nicht eisenhaltigem Material.
- Druckwassertank mit gelöteten Plattenwärmetauscher (Edelstahltank)
- Zusätzlicher Bausatz für atmosphärischen Wassertank (Glykolfüllung)
- Heizwiderstände für den Tank
- Ohne Tank mit gelöteten Plattenwärmetauscher
- Bausatz für die automatische Wasserbefüllung
- Kontinuierliche Drehzahlregelung der Gebläse - Phasenanschnitt (minimale Umgebungstemperatur - 8,0°C)
- Bausatz für niedrige Umgebungstemperaturen (minimale Umgebungstemperatur -15°C)
- Sole-Kit: Wärmeisolierung der Hydraulikleitungen und der Pumpen für niedrige Wasseraustrittstemperaturen
- Axialventilator(en) für den Anschluss an Kühlluftkanäle
- Bausatz Windschutzgitter
- Antikondensations-Heizung für elektrische Schalttafel
- Serieller RS485-Anschluss
- Rückschlagventil und absperrendes Magnetventil
- Räder-Kit
- Hermetisch gekapselte Rotations-, Scroll- oder Hubkolbenverdichter
- Koaxialverdampfer aus Kupfer oder Plattenwärmetauscher aus Edelstahl
- Mikrokanal-Kondensator aus Aluminium mit Epoxidbeschichtung
- Atmosphärischer Druckbehälter
- Wasserpumpe ohne Eisenhaltige Werkstoffe
- Wasserleitungen aus Kupfer und PVC
- Elektrische Schalttafel, hergestellt nach der Norm EN 60204
- Mikroprozessorsteuerung (elektronischer Thermostat für QBE002)
- Elektronisches oder mechanisches Heißgas-Bypass-Ventil für die Regelung der Wasseraustrittstemperatur
- Kältemitteldruckmanometer
- Heizwiderstand für den Kompressor
- Außenaufstellung (min. Umgebungstemperatur +10°C )
- P3/P5-Pumpe
- ohne Pumpe
- Automatisches Bypass Umgehungsventil
- Druckwassertank mit gelöteten Plattenwärmetauscher aus nicht eisenhaltigem Material.
- Druckwassertank mit gelöteten Plattenwärmetauscher (Edelstahltank)
- Zusätzlicher Bausatz für atmosphärischen Wassertank (Glykolfüllung)
- Heizwiderstände für den Tank
- Ohne Tank mit gelöteten Plattenwärmetauscher
- Bausatz für die automatische Wasserbefüllung
- Kontinuierliche Drehzahlregelung der Gebläse - Phasenanschnitt (minimale Umgebungstemperatur - 8,0°C)
- Bausatz für niedrige Umgebungstemperaturen (minimale Umgebungstemperatur -15°C)
- Sole-Kit: Wärmeisolierung der Hydraulikleitungen und der Pumpen für niedrige Wasseraustrittstemperaturen
- Axialventilator(en) für den Anschluss an Kühlluftkanäle
- Bausatz Windschutzgitter
- Antikondensations-Heizung für elektrische Schalttafel
- Serieller RS485-Anschluss
- Rückschlagventil und absperrendes Magnetventil
- Räder-Kit
| Modell | Kühlkapazität [kW] |
Energieeffizienz EER |
Saisonale Energieeffizienzklasse SEPR HT |
|---|---|---|---|
| FQBE 003 | 2,23 | 4,07 | - |
| FQBE 005 | 4,00 | 2,98 | - |
| FQBE 006 | 5,74 | 2,99 | - |
| FQBE 008 | 7,96 | 5,99 | 5,56 |
| FQBE 009 | 9,38 | 5,70 | 5,59 |
| FQBE 012 | 11,63 | 5,61 | 5,98 |
| FQBE 014 | 15,10 | 4,83 | 5,32 |
| FQBE 020 | 19,06 | 4,67 | 5,02 |
| FQBE 025 | 24,26 | 4,02 | - |
SEPR HT: Daten beziehen sich auf Geräte ohne Pumpe und auf folgende Bedingungen:
Wassereingangstemperatur 12 °C, Wasserausgangstemperatur 7 °C, Umgebungstemperatur 35 °C
Wassereingangstemperatur 20 °C, Wasserausgangstemperatur 15 °C, Umgebungstemperatur 25 °C
