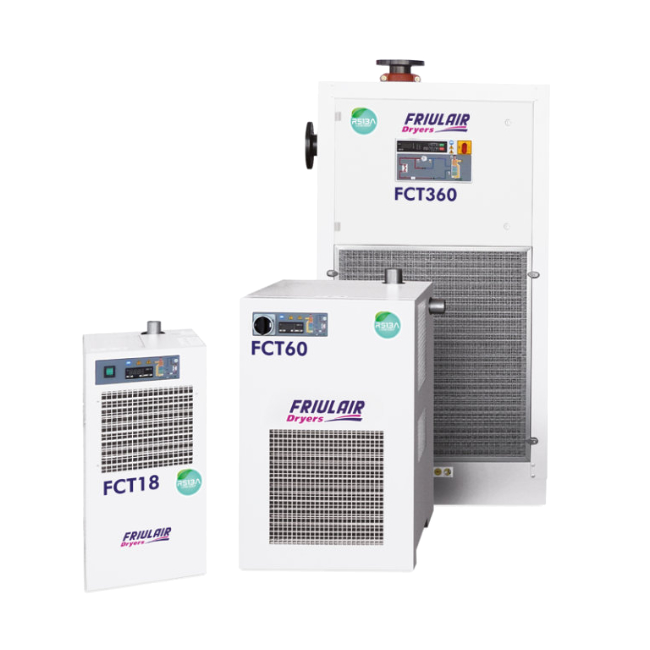

FCT und FCT VS Kältetrockner
21 bis 8.830 m3/h
Beschreibung
Die FCT Baureihe wurde konzipiert, um herkömmliche Kältemittel durch die neueste Generation zu ersetzen. Aufbauend auf der bewährten ACT Baureihe zeichnet sich dieser Kältetrockner durch einen niedrigen Energieverbrauch selbst unter extremen Lastbedingungen aus und garantiert einen konstanten Taupunkt von +3 °C.
- ALU DRY Aluminium-Wärmetauscher
- Hocheffizienter Kompressor
- Großzügig dimensionierte Verflüssigereinheit
- Druckschalter für den Wasserdruck (wassergekühlt) (ab FCT55)
- Digitaler Regler DMC34 mit RS485 Modbus
- Thermischer oder Überstromschutz des Kältemittelverdichters
- Automatische Verflüssigungsdruckregelung
- Schutz vor zu hoher Verdichtertemperatur (ab FCT55)
- Schutz durch Phasenfolge-Relais für Kältemittelverdichter (3ph-Modelle)
- Sicherheitsdruckschalter für Hoch- und Niederdruck des Kältemittels (ab FCT80)
- Heißgas-Bypassventil
- Zeitgesteuerter Kondensatablass FCT 3 bis FCT 160
- Elektronisch gesteuerter Kondensatablass FCT 180 bis FCT 500
- Ölbadheizung für den Verdichter (nur 3ph-Modelle)
- Maximaler Eingangsdruck: 16 bar (FCT 3 bis FCT 18), danach 14 bar
- Maximale Umgebungstemperatur: +50 °C
- Maximale Eingangstemperatur: +70 °C
Durch die Verwendung von Wechselrichtern kann die elektrische Leistungsaufnahme der Scrollverdichter und der Ventilatoren entsprechend der geforderten Wärmelast der Anwendung reguliert werden. Dies bietet verschiedene Vorteile, darunter:
- reduzierte Betriebskosten
- optimierter Verbrauch und Leistung unter allen Lastbedingungen
- Maximaler Eingangsdruck: 14 bar
- Maximale Umgebungstemperatur: +45 °C
- Maximale Eingangstemperatur: +70 °C
- Rohrbündelkondensator (FCT 55 bis FCT 1500)
- Schutzschalter für hohe Austrittstemperatur (FCT 3 bis FCT 40)
- Verlustfreier Kondensatableiter (FCT 3 bis FCT 160)
- TAC-Anti-Korrosionsbehandlung (FCT 3 bis FCT 1500)
- ALU DRY Aluminium-Wärmetauscher
- Hocheffizienter Kompressor
- Großzügig dimensionierte Verflüssigereinheit
- Druckschalter für den Wasserdruck (wassergekühlt) (ab FCT55)
- Digitaler Regler DMC34 mit RS485 Modbus
- Thermischer oder Überstromschutz des Kältemittelverdichters
- Automatische Verflüssigungsdruckregelung
- Schutz vor zu hoher Verdichtertemperatur (ab FCT55)
- Schutz durch Phasenfolge-Relais für Kältemittelverdichter (3ph-Modelle)
- Sicherheitsdruckschalter für Hoch- und Niederdruck des Kältemittels (ab FCT80)
- Heißgas-Bypassventil
- Zeitgesteuerter Kondensatablass FCT 3 bis FCT 160
- Elektronisch gesteuerter Kondensatablass FCT 180 bis FCT 500
- Ölbadheizung für den Verdichter (nur 3ph-Modelle)
- Maximaler Eingangsdruck: 16 bar (FCT 3 bis FCT 18), danach 14 bar
- Maximale Umgebungstemperatur: +50 °C
- Maximale Eingangstemperatur: +70 °C
Durch die Verwendung von Wechselrichtern kann die elektrische Leistungsaufnahme der Scrollverdichter und der Ventilatoren entsprechend der geforderten Wärmelast der Anwendung reguliert werden. Dies bietet verschiedene Vorteile, darunter:
- reduzierte Betriebskosten
- optimierter Verbrauch und Leistung unter allen Lastbedingungen
- Maximaler Eingangsdruck: 14 bar
- Maximale Umgebungstemperatur: +45 °C
- Maximale Eingangstemperatur: +70 °C
- Rohrbündelkondensator (FCT 55 bis FCT 1500)
- Schutzschalter für hohe Austrittstemperatur (FCT 3 bis FCT 40)
- Verlustfreier Kondensatableiter (FCT 3 bis FCT 160)
- TAC-Anti-Korrosionsbehandlung (FCT 3 bis FCT 1500)
Modell
Kältemittel
[Typ]
Durchfluss
[m3/h]
[l/min]Spannungsversorgung
[Ph/V/Hz]
Anschluss
FCT 3
R513a
21
350
1/230/50-60
G1/2"
FCT 5
R513a
33
550
1/230/50-60
G1/2"
FCT 8
R513a
51
850
1/230/50-60
G1/2"
FCT 12
R513a
72
1.200
1/230/50-60
G1/2"
FCT 18
R513a
108
1.800
1/230/50-60
G1"
FCT 23
R513a
138
2.300
1/230/50
G1"
FCT 30
R513a
186
3.100
1/230/50
G1 1/4"
FCT 40
R513a
240
4.000
1/230/50
G1 1/4"
FCT 55
R513a
330
5.500
1/230/50
G1 1/2"
FCT 60
R513a
372
6.200
1/230/50
G1 1/2"
FCT 80
R513a
486
8.100
1/230/50
G2"
FCT 100
R513a
630
10.500
1/230/50
G2"
FCT 120 3~
R513a
750
12.500
3/430/50
G2 1/2"
FCT 140 3~
R513a
870
14.500
3/400/50
G2 1/2"
FCT 160 3~
R513a
960
16.000
3/400/50
G2 1/2"
FCT 180
R513a
1.080
18.000
3/400/50
DN 80 PN 16
FCT 210
R513a
1.260
21.000
3/400/50
DN 80 PN 16
FCT 210
R513a
1.260
21.000
3/400/50
DN 80 PN 16
FCT 250
R513a
1.500
25.000
3/400/50
DN 80 PN 16
FCT 300
R513a
1.800
30.000
3/400/50
DN 80 PN 16
FCT 360
R513a
2.208
36.800
3/400/50
DN 80 PN 16
FCT 400
R513a
2.400
40.000
3/400/50
DN 100 PN 16
FCT 500
R513a
3.000
50.000
3/400/50
DN 100 PN 16
FCT 600
R513a
3.600
60.000
3/400/50
DN 100 PN 16
FCT 720
R513a
4.416
73.600
3/400/50
DN 100 PN 16
FCT 900
R513a
5.400
90.000
3/400/50
DN 150 PN 16
FCT 1100
R513a
6.624
110.400
3/400/50
DN 150 PN 16
FCT 1200
R513a
7.200
120.000
3/400/50
DN 200 PN 16
FCT 1500
R513a
8.832
147.200
3/400/50
DN 200 PN 16
Modell
Kältemittel
[Typ]
Durchfluss
[m3/h]
[l/min]Spannungsversorgung
[Ph/V/Hz]
Anschluss
FCT 210 VS
R513a
1.260
21.000
3/400/50-60
DN 80 PN 16
FCT 300 VS
R513a
1.860
30.000
3/400/50-60
DN 80 PN 16
FCT 360 VS
R513a
2.208
36.800
3/400/50-60
DN 80 PN 16
FCT 400 VS
R513a
2.400
40.000
3/400/50-60
DN 100 PN 16
FCT 500 VS
R513a
3.000
50.000
3/400/50-60
DN 100 PN 16
FCT 600 VS
R513a
3.600
60.000
3/400/50-60
DN 100 PN 16
FCT 720 VS
R513a
4.416
73.600
3/400/50-60
DN 100 PN 16
FCT 900 VS
R513a
5.400
90.000
3/400/50
DN 150 PN 16
FCT 1100 VS
R513a
6.624
110.500
3/400/50
DN 150 PN 16
FCT 1200 VS
R513a
7.200
120.000
3/400/50
DN 200 PN 16
FCT 1500 VS
R513a
8.832
147.200
3/400/50
DN 200 PN 16
Die Angaben beziehen sich auf folgende Bedingungen:
Umgebungstemperatur von 25 °C, Drucklufteintrittstemperatur 35°C, Betriebsdruck 7 bar und Drucktaupunkt 3 °C - ISO 8573.1
Beschreibung
Die FCT Baureihe wurde konzipiert, um herkömmliche Kältemittel durch die neueste Generation zu ersetzen. Aufbauend auf der bewährten ACT Baureihe zeichnet sich dieser Kältetrockner durch einen niedrigen Energieverbrauch selbst unter extremen Lastbedingungen aus und garantiert einen konstanten Taupunkt von +3 °C.
- ALU DRY Aluminium-Wärmetauscher
- Hocheffizienter Kompressor
- Großzügig dimensionierte Verflüssigereinheit
- Druckschalter für den Wasserdruck (wassergekühlt) (ab FCT55)
- Digitaler Regler DMC34 mit RS485 Modbus
- Thermischer oder Überstromschutz des Kältemittelverdichters
- Automatische Verflüssigungsdruckregelung
- Schutz vor zu hoher Verdichtertemperatur (ab FCT55)
- Schutz durch Phasenfolge-Relais für Kältemittelverdichter (3ph-Modelle)
- Sicherheitsdruckschalter für Hoch- und Niederdruck des Kältemittels (ab FCT80)
- Heißgas-Bypassventil
- Zeitgesteuerter Kondensatablass FCT 3 bis FCT 160
- Elektronisch gesteuerter Kondensatablass FCT 180 bis FCT 500
- Ölbadheizung für den Verdichter (nur 3ph-Modelle)
- Maximaler Eingangsdruck: 16 bar (FCT 3 bis FCT 18), danach 14 bar
- Maximale Umgebungstemperatur: +50 °C
- Maximale Eingangstemperatur: +70 °C
Durch die Verwendung von Wechselrichtern kann die elektrische Leistungsaufnahme der Scrollverdichter und der Ventilatoren entsprechend der geforderten Wärmelast der Anwendung reguliert werden. Dies bietet verschiedene Vorteile, darunter:
- reduzierte Betriebskosten
- optimierter Verbrauch und Leistung unter allen Lastbedingungen
- Maximaler Eingangsdruck: 14 bar
- Maximale Umgebungstemperatur: +45 °C
- Maximale Eingangstemperatur: +70 °C
- Rohrbündelkondensator (FCT 55 bis FCT 1500)
- Schutzschalter für hohe Austrittstemperatur (FCT 3 bis FCT 40)
- Verlustfreier Kondensatableiter (FCT 3 bis FCT 160)
- TAC-Anti-Korrosionsbehandlung (FCT 3 bis FCT 1500)
- ALU DRY Aluminium-Wärmetauscher
- Hocheffizienter Kompressor
- Großzügig dimensionierte Verflüssigereinheit
- Druckschalter für den Wasserdruck (wassergekühlt) (ab FCT55)
- Digitaler Regler DMC34 mit RS485 Modbus
- Thermischer oder Überstromschutz des Kältemittelverdichters
- Automatische Verflüssigungsdruckregelung
- Schutz vor zu hoher Verdichtertemperatur (ab FCT55)
- Schutz durch Phasenfolge-Relais für Kältemittelverdichter (3ph-Modelle)
- Sicherheitsdruckschalter für Hoch- und Niederdruck des Kältemittels (ab FCT80)
- Heißgas-Bypassventil
- Zeitgesteuerter Kondensatablass FCT 3 bis FCT 160
- Elektronisch gesteuerter Kondensatablass FCT 180 bis FCT 500
- Ölbadheizung für den Verdichter (nur 3ph-Modelle)
- Maximaler Eingangsdruck: 16 bar (FCT 3 bis FCT 18), danach 14 bar
- Maximale Umgebungstemperatur: +50 °C
- Maximale Eingangstemperatur: +70 °C
Durch die Verwendung von Wechselrichtern kann die elektrische Leistungsaufnahme der Scrollverdichter und der Ventilatoren entsprechend der geforderten Wärmelast der Anwendung reguliert werden. Dies bietet verschiedene Vorteile, darunter:
- reduzierte Betriebskosten
- optimierter Verbrauch und Leistung unter allen Lastbedingungen
- Maximaler Eingangsdruck: 14 bar
- Maximale Umgebungstemperatur: +45 °C
- Maximale Eingangstemperatur: +70 °C
- Rohrbündelkondensator (FCT 55 bis FCT 1500)
- Schutzschalter für hohe Austrittstemperatur (FCT 3 bis FCT 40)
- Verlustfreier Kondensatableiter (FCT 3 bis FCT 160)
- TAC-Anti-Korrosionsbehandlung (FCT 3 bis FCT 1500)
| Modell | Kältemittel [Typ] |
Durchfluss [m3/h] |
[l/min] |
Spannungsversorgung [Ph/V/Hz] |
Anschluss |
|---|---|---|---|---|---|
| FCT 3 | R513a | 21 | 350 | 1/230/50-60 | G1/2" |
| FCT 5 | R513a | 33 | 550 | 1/230/50-60 | G1/2" |
| FCT 8 | R513a | 51 | 850 | 1/230/50-60 | G1/2" |
| FCT 12 | R513a | 72 | 1.200 | 1/230/50-60 | G1/2" |
| FCT 18 | R513a | 108 | 1.800 | 1/230/50-60 | G1" |
| FCT 23 | R513a | 138 | 2.300 | 1/230/50 | G1" |
| FCT 30 | R513a | 186 | 3.100 | 1/230/50 | G1 1/4" |
| FCT 40 | R513a | 240 | 4.000 | 1/230/50 | G1 1/4" |
| FCT 55 | R513a | 330 | 5.500 | 1/230/50 | G1 1/2" |
| FCT 60 | R513a | 372 | 6.200 | 1/230/50 | G1 1/2" |
| FCT 80 | R513a | 486 | 8.100 | 1/230/50 | G2" |
| FCT 100 | R513a | 630 | 10.500 | 1/230/50 | G2" |
| FCT 120 3~ | R513a | 750 | 12.500 | 3/430/50 | G2 1/2" |
| FCT 140 3~ | R513a | 870 | 14.500 | 3/400/50 | G2 1/2" |
| FCT 160 3~ | R513a | 960 | 16.000 | 3/400/50 | G2 1/2" |
| FCT 180 | R513a | 1.080 | 18.000 | 3/400/50 | DN 80 PN 16 |
| FCT 210 | R513a | 1.260 | 21.000 | 3/400/50 | DN 80 PN 16 |
| FCT 210 | R513a | 1.260 | 21.000 | 3/400/50 | DN 80 PN 16 |
| FCT 250 | R513a | 1.500 | 25.000 | 3/400/50 | DN 80 PN 16 |
| FCT 300 | R513a | 1.800 | 30.000 | 3/400/50 | DN 80 PN 16 |
| FCT 360 | R513a | 2.208 | 36.800 | 3/400/50 | DN 80 PN 16 |
| FCT 400 | R513a | 2.400 | 40.000 | 3/400/50 | DN 100 PN 16 |
| FCT 500 | R513a | 3.000 | 50.000 | 3/400/50 | DN 100 PN 16 |
| FCT 600 | R513a | 3.600 | 60.000 | 3/400/50 | DN 100 PN 16 |
| FCT 720 | R513a | 4.416 | 73.600 | 3/400/50 | DN 100 PN 16 |
| FCT 900 | R513a | 5.400 | 90.000 | 3/400/50 | DN 150 PN 16 |
| FCT 1100 | R513a | 6.624 | 110.400 | 3/400/50 | DN 150 PN 16 |
| FCT 1200 | R513a | 7.200 | 120.000 | 3/400/50 | DN 200 PN 16 |
| FCT 1500 | R513a | 8.832 | 147.200 | 3/400/50 | DN 200 PN 16 |
| Modell | Kältemittel [Typ] |
Durchfluss [m3/h] |
[l/min] |
Spannungsversorgung [Ph/V/Hz] |
Anschluss |
|---|---|---|---|---|---|
| FCT 210 VS | R513a | 1.260 | 21.000 | 3/400/50-60 | DN 80 PN 16 |
| FCT 300 VS | R513a | 1.860 | 30.000 | 3/400/50-60 | DN 80 PN 16 |
| FCT 360 VS | R513a | 2.208 | 36.800 | 3/400/50-60 | DN 80 PN 16 |
| FCT 400 VS | R513a | 2.400 | 40.000 | 3/400/50-60 | DN 100 PN 16 |
| FCT 500 VS | R513a | 3.000 | 50.000 | 3/400/50-60 | DN 100 PN 16 |
| FCT 600 VS | R513a | 3.600 | 60.000 | 3/400/50-60 | DN 100 PN 16 |
| FCT 720 VS | R513a | 4.416 | 73.600 | 3/400/50-60 | DN 100 PN 16 |
| FCT 900 VS | R513a | 5.400 | 90.000 | 3/400/50 | DN 150 PN 16 |
| FCT 1100 VS | R513a | 6.624 | 110.500 | 3/400/50 | DN 150 PN 16 |
| FCT 1200 VS | R513a | 7.200 | 120.000 | 3/400/50 | DN 200 PN 16 |
| FCT 1500 VS | R513a | 8.832 | 147.200 | 3/400/50 | DN 200 PN 16 |
Die Angaben beziehen sich auf folgende Bedingungen:
Umgebungstemperatur von 25 °C, Drucklufteintrittstemperatur 35°C, Betriebsdruck 7 bar und Drucktaupunkt 3 °C - ISO 8573.1
Umgebungstemperatur von 25 °C, Drucklufteintrittstemperatur 35°C, Betriebsdruck 7 bar und Drucktaupunkt 3 °C - ISO 8573.1
